roscamp-repo-1

ROS2와 AI를 활용한 자율주행 로봇개발자 부트캠프 1팀 저장소.

주제 : 원격 쇼핑 로봇 플랫폼 [ROS2/AI/LLM/주행/로봇팔]

프로젝트 기간

25.09.10 ~ 25.11.18 약 10주간 진행
Sprint1 : 주제 선정 / 기획 / 요구사항 정의
Sprint2~4 : 설계 / 기술조사
Sprint5 : 통신 구현
Sprint6~9 : 기능 구현 및 연동 테스트
Sprint10 : 발표 자료

활용 기술

분류	기술
개발환경
언어
UI
DBMS
AI
LLM
자율주행
협업

00. 팀 소개

프로젝트 관리

컨플루언스(Confluence) - 문서 관리

지라(Jira) - 일정 관리

01. 프로젝트 소개

주제 선정 배경

원격 쇼핑 로봇을 주제로 선정한 이유

AI의 발전
온라인 쇼핑 품질 불량 가능성
인터렉티브 콘텐츠
로봇 시장 성장
대형 마트와 소셜 커머스 경쟁
로봇과 커머스 융합 시장

등의 이유가 있겠습니다.

사용자 요구사항 (User Requirements)

고객(Customer)

UR_ID	Name	Description	Required	Remarks
UR_01	계정 관리	고객 계정 정보 관리	R	계정 정보: 이름, 성별, 나이, 배송 주소, 알레르기 정보, 이전 구매 내역
UR_02	상품 탐색	상품 검색 및 추천	R	-
UR_03	원격 쇼핑	원격 상품 선택 및 구매	R	-
UR_04	원격 쇼핑 모니터링	실시간 쇼핑 현황 모니터링	R	로봇 위치, 이동 경로 및 ETA, 작업 상태(정지/이동/집기), 장바구니 상태, 전방 카메라 영상

직원(Staff)

UR_ID	Name	Description	Required	Remarks
UR_05	상품 포장 보조	쇼핑 종료 후 상품 적재 및 정렬	R	정렬 기준: 손상 가능성 있는 물품 위로, 안전성 높은 방향
UR_06	재고 보충 보조	직원 요청 시 창고 상품을 매대로 자율 운송	O	-

관리자(Admin)

UR_ID	Name	Description	Required	Remarks
UR_07	주문 정보 관리	주문 현황 확인 및 이력 조회	R	주문 정보: 주문 ID, 고객 ID, 상품 목록, 주문 상태
UR_08	작업 정보 관리	작업 현황 확인 및 이력 조회	R	작업 정보: 작업 ID, 고객 ID, 로봇 ID, 작업 종류, 작업 상태
UR_09	로봇 정보 관리	로봇 상태 확인 및 이력 조회	R	로봇 상태: 위치, 장바구니 상태, 배터리·충전, 오류 상태
UR_10	상품 정보 관리	상품 정보 조회 및 수정	R	상품 ID, 바코드, 이름, 수량, 가격, 카테고리, 매대 위치, 알레르기/비건 여부
UR_11	자율 복귀	작업 종료 후 스테이션 자동 복귀	O	-
UR_12	자동 충전	로봇이 배터리 상태 판단 후 자동 충전	O	-
UR_13	자율 주행	로봇이 목표 지점까지 자율 이동	R	-

[ 요약 ]

사용자 요구사항을 크게 3가지로 요약하면,
'Shopee App (사용자 인터페이스) / Pickee (주행&상품선택) / Packee (상품포장)' 이렇게 요약할 수 있습니다.

02. 프로젝트 설계

System Requirements

SR_ID	SR_NAME	Description	Priority	Remark
SR_01	로그인	고객 및 관리자가 로그인하는 기능	R1	세부 기능: ID/비밀번호 인증
SR_02	고객 정보 조회	고객 및 관리자가 고객 정보를 조회	O	조회 가능 정보: 이름, 성별, 나이, 알레르기 정보, 비건 유무, 이전 구매 내역
SR_03	고객 정보 수정	고객/관리자가 고객 정보를 수정	O	수정 가능 정보: 알레르기 정보 업데이트, 비건 유무 업데이트
SR_04	상품 검색	고객이 상품 정보를 검색	R1	검색어 입력: 텍스트/음성, 조회 정보: 상품명/카테고리/가격/할인율/알레르기/비건
SR_05	상품 추천	고객에게 상품 추천 제공	O	구매 이력 기반, 알레르기/비건 고려, 인기 상품 추천
SR_06	상품 예약	고객이 상품을 예약	R1	예약 상품 추가/삭제, 수량 변경, 예약 목록 조회
SR_07	상품 결제	예약 상품 선결제 기능	R1
SR_08	실시간 상품 선택	비기성품을 실시간으로 보고 선택	R1	과일·육류 선택, 화면 클릭(bbox 클릭)
SR_09	장바구니 조회	장바구니 상품 조회	R3
SR_10	실시간 영상 모니터링	로봇 카메라 영상 확인	R2	전방 카메라, 로봇팔 카메라
SR_11	쇼핑중 알림	특정 상황 발생 시 실시간 알림	R3	매대 도착, 집기 시작/완료, 장애물 감지, 오류
SR_12	장바구니 상태 확인	장바구니 현황 모니터링	R4	담긴 상품 목록, 수량, 총액
SR_13	상품 포장 보조	쇼핑 후 상품을 포장 박스로 적재	R1	포장대 이동, 장바구니 인식, 포장 순서 계획, 듀얼암 적재, 포장 완료 검증
SR_14	재고 보충 보조	로봇이 직원을 추종하며 보충 작업 지원	O	직원 추종, 음성 명령, 창고-매대 운반
SR_15	주문 정보 조회	주문 정보 조회	R1	주문 ID, 고객 ID, 상품 목록, 금액, 상태(PAID 등), 주문 시간
SR_16	주문 이력 조회	주문 이력 조회	R2	주문 ID/고객 ID, 주문 일시, 상품 목록, 금액, 최종 상태
SR_17	작업 정보 모니터링	모든 작업 정보/상태 모니터링	R1	작업 ID, 고객/로봇 ID, 작업 종류, 상태, 시간
SR_18	작업 이력 조회	작업 이력 조회	R2	작업 ID, 로봇/고객 ID, 상태, 실패 이유, 위치, 시간
SR_19	로봇 상태 조회	로봇 상태 실시간 조회	R1	로봇 ID/타입, 위치, 장바구니 상태, 배터리, 오류, 작업 ID
SR_20	로봇 이력 조회	로봇 상태 이력 조회	R2	위치 이동, 작업 수행, 충전, 오류, 상태 변경 timestamp
SR_21	상품 정보 조회	상품 정보를 조회	R3	상품 ID, 바코드, 이름, 카테고리, 재고, 가격, 매대 위치, 알레르기/비건
SR_22	상품 정보 수정	상품 정보를 수정	R3	상품 추가/삭제, 바코드/이름 수정, 재고·가격 수정, 매대 위치, 알레르기 정보
SR_23	로봇 자동 복귀	작업 종료 시 자동 복귀/다음 미션 이동
SR_24	로봇 자동 충전	배터리 상태 기반 자동 충전	R4
SR_25	장애물 회피	경로 중 장애물 감지·회피 경로 생성	R1	정적: 카트/박스, 동적: 사람/모바일 로봇

[ 요약 ]

서비스 흐름 : 주간(영업중)

서비스 흐름 : 야간(영업외)

HW Architecture

SW Architecture

상태 다이어그램

시퀀스 다이어그램

SC01: 상품 주문

SC-01-01: 로그인

SC-01-02: 상품 검색

SC-01-03: 결제

SC02: 쇼핑

SC-02-01: 매대 이동

SC-02-02: 장애물 회피

SC-02-03: 매대 상품 선택

SC-02-04: 상품 장바구니 담기

SC-02-05: 쇼핑 종료

SC03: 상품 포장

SC-03-01: 포장대 이동

SC-03-02: 장바구니 교체

SC-03-03: Packee 작업 가능 확인

SC-03-04: 상품 포장

SC04: 복귀 및 충전

SC05: 관리자 기능

SC-05-01: 관리자 모니터링

로봇 정보 표시

로봇 위치 표시

로봇 시야 확인

로봇 시야 송출 종료

로봇 상태 조회

진행율 확인

SC-05-02: 관리자 재고 관리

재고 정보 조회

재고 정보 수정

재고 정보 추가

재고 정보 삭제

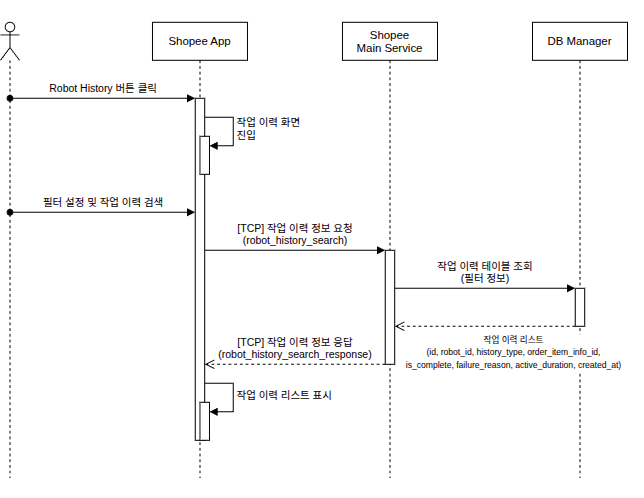

SC-05-03: 관리자 작업 이력 조회

SC06: 직원 보조 기능

SC-06-01: 모드 시작

SC-06-02: 인식 및 추종

SC-06-03: 음성 명령

SC-06-04: 목적지 이동

SC-06-05: 임무 완료 확인

ERD

Interface Specification

TCP 통신

Function	From	To	Message Type	Schema
사용자 로그인 요청	App	Main Service	user_login	`json { "type": "user_login", "data": { "user_id": "string", "password": "string" } }`
사용자 로그인 응답	Main Service	App	user_login_response	`json { "type": "user_login_response", "result": true, "error_code": "string", "data": { "user_id": "string", "name": "string", "gender": "boolean", "age": "int", "address": "string", "allergy_info": { "nuts": "boolean", "milk": "boolean", "seafood": "boolean", "soy": "boolean", "peach": "boolean", "gluten": "boolean", "eggs": "boolean" }, "is_vegan": "boolean" }, "message": "string" }`
유저 정보 수정 요청	App	Main Service	user_edit	`json { "type": "user_edit", "result": true, "error_code": "string", "data": { "user_id": "string", "name": "string", "gender": "boolean", "age": "int", "address": "string", "allergy_info": { "nuts": "boolean", "milk": "boolean", "seafood": "boolean", "soy": "boolean", "peach": "boolean", "gluten": "boolean", "eggs": "boolean" }, "is_vegan": "boolean" } }`
유저 정보 수정 응답	Main Service	App	user_edit_response	`json { "type": "user_edit_response", "result": true, "error_code": "string", "data": { "user_id": "string", "name": "string", "gender": "boolean", "age": "int", "address": "string", "allergy_info": { "nuts": "boolean", "milk": "boolean", "seafood": "boolean", "soy": "boolean", "peach": "boolean", "gluten": "boolean", "eggs": "boolean" }, "is_vegan": "boolean" }, "message": "string" }`
전체 상품 요청	App	Main Service	total_product	`json { "type": "total_product", "data": { "user_id": "string" } }`
전체 상품 응답	Main Service	App	total_product_response	`json { "type": "total_product_response", "result": true, "error_code": "string", "data": { "products": [ { "product_id": "int", "name": "string", "price": "int", "discount_rate": "int", "category": "string", "allergy_info": { "nuts": "boolean", "milk": "boolean", "seafood": "boolean", "soy": "boolean", "peach": "boolean", "gluten": "boolean", "eggs": "boolean" }, "is_vegan_friendly": "boolean" } ], "total_count": "int" }, "message": "string" }`
상품 검색 요청	App	Main Service	product_search	`json { "type": "product_search", "data": { "user_id": "string", "query": "string", "filter": { "allergy_info": { "nuts": "boolean", "milk": "boolean", "seafood": "boolean", "soy": "boolean", "peach": "boolean", "gluten": "boolean", "eggs": "boolean" }, "is_vegan": "boolean" } } }`
상품 검색 응답	Main Service	App	product_search_response	`json { "type": "product_search_response", "result": true, "error_code": "string", "data": { "products": [ { "product_id": "int", "name": "string", "price": "int", "quantity": "int", "section_id": "int", "category": "string", "allergy_info_id": "int", "is_vegan_friendly": "boolean" } ], "total_count": "int" }, "message": "string" }`
주문 생성 요청	App	Main Service	order_create	`json { "type": "order_create", "data": { "user_id": "string", "cart_items": [ { "product_id": "int", "quantity": "int" } ], "payment_method": "string", "total_amount": "int" } }`
주문 생성 응답	Main Service	App	order_create_response	`json { "type": "order_create_response", "result": true, "error_code": "string", "data": { "order_id": "int", "robot_id": "int", "products": [ { "product_id": "int", "name": "string", "quantity": "int", "auto_select": "boolean" } ], "total_count": "int" }, "message": "string" }`
상품 선택 요청	App	Main Service	product_selection	`json { "type": "product_selection", "data": { "order_id": "int", "robot_id": "int", "bbox_number": "int", "product_id": "int" } }`
상품 선택 응답	Main Service	App	product_selection_response	`json { "type": "product_selection_response", "result": true, "error_code": "string", "data": { "order_id": "int", "product_id": "int", "bbox_number": "int" }, "message": "string" }`
상품 선택 요청 (텍스트)	App	Main Service	product_selection_by_text	`json { "type": "product_selection_by_text", "data": { "order_id": "int", "robot_id": "int", "speech": "string" } }`
상품 선택 응답 (텍스트)	Main Service	App	product_selection_by_text_response	`json { "type": "product_selection_by_text_response", "result": true, "error_code": "string", "data": { "bbox": "int", "product_id": "int" }, "message": "string" }`
쇼핑 종료 요청	App	Main Service	shopping_end	`json { "type": "shopping_end", "data": { "user_id": "string", "order_id": "int" } }`
쇼핑 종료 응답	Main Service	App	shopping_end_response	`json { "type": "shopping_end_response", "result": true, "error_code": "string", "data": { "order_id": "int", "total_items": "int", "total_price": "int" }, "message": "string" }`
영상 스트림 시작 요청	App	Main Service	video_stream_start	`json { "type": "video_stream_start", "data": { "user_type": "string", "user_id": "string", "robot_id": "int", "camera_type": "string" } }`
영상 스트림 시작 응답	Main Service	App	video_stream_start_response	`json { "type": "video_stream_start_response", "result": true, "error_code": "string", "data": {}, "message": "string" }`
영상 스트림 중지 요청	App	Main Service	video_stream_stop	`json { "type": "video_stream_stop", "data": { "user_type": "string", "user_id": "string", "robot_id": "int" } }`
영상 스트림 중지 응답	Main Service	App	video_stream_stop_response	`json { "type": "video_stream_stop_response", "result": true, "error_code": "string", "data": {}, "message": "string" }`
재고 조회 요청	App	Main Service	inventory_search	```json { "type": "inventory_search", "data": { "product_id": "int
재고 조회 응답	Main Service	App	inventory_search_response	`json { "type": "inventory_search_response", "result": true, "error_code": "string", "data": { "products": [ { "product_id": "int", "barcode": "string", "name": "string", "quantity": "int", "price": "int", "section_id": "int", "category": "string", "allergy_info_id": "int", "is_vegan_friendly": "boolean" } ], "total_count": "int" }, "message": "string" }`
재고 추가 요청	App	Main Service	inventory_create	`json { "type": "inventory_create", "data": { "product_id": "int", "barcode": "string", "name": "string", "quantity": "int", "price": "int", "section_id": "int", "category": "string", "allergy_info_id": "int", "is_vegan_friendly": "boolean" } }`
재고 추가 응답	Main Service	App	inventory_create_response	`json { "type": "inventory_create_response", "result": true, "error_code": "string", "data": {}, "message": "string" }`
재고 수정 요청	App	Main Service	inventory_update	`json { "type": "inventory_update", "data": { "product_id": "int", "barcode": "string", "name": "string", "quantity": "int", "price": "int", "section_id": "int", "category": "string", "allergy_info_id": "int", "is_vegan_friendly": "boolean" } }`
재고 수정 응답	Main Service	App	inventory_update_response	`json { "type": "inventory_update_response", "result": true, "error_code": "string", "data": {}, "message": "string" }`
재고 삭제 요청	App	Main Service	inventory_delete	`json { "type": "inventory_delete", "data": { "product_id": "int" } }`
재고 삭제 응답	Main Service	App	inventory_delete_response	`json { "type": "inventory_delete_response", "result": true, "error_code": "string", "data": {}, "message": "string" }`
작업 이력 조회 요청	App	Main Service	robot_history_search	```json { "type": "robot_history_search", "data": { "robot_history_id": "int
작업 이력 조회 응답	Main Service	App	robot_history_search_response	```json { "type": "robot_history_search_response", "result": true, "error_code": "string", "data": { "histories": [ { "robot_history_id": "int", "robot_id": "int", "order_item_id": "int
로봇 상태 조회 요청	App	Main Service	robot_status_request	```json { "type": "robot_status_request", "data": { "robot_type": "string
로봇 상태 조회 응답	Main Service	App	robot_status_response	```json { "type": "robot_status_response", "result": true, "error_code": "string", "data": { "robots": [ { "robot_id": "int", "type": "string", "status": "string", "detailed_status": "string", "reserved": "boolean", "active_order_id": "int
로봇 유지보수 모드 설정 요청	App	Main Service	robot_maintenance_mode	`json { "type": "robot_maintenance_mode", "data": { "robot_id": "int", "enabled": "boolean" } }`
로봇 유지보수 모드 설정 응답	Main Service	App	robot_maintenance_mode_response	`json { "type": "robot_maintenance_mode_response", "result": true, "error_code": "string", "data": { "robot_id": "int", "maintenance_mode": "boolean" }, "message": "string" }`
서비스 헬스체크 요청	App	Main Service	health_check	`json { "type": "health_check" }`
서비스 헬스체크 응답	Main Service	App	health_check_response	`json { "type": "health_check_response", "result": true, "error_code": "string", "data": { "status": "string", "checks": { "database": "boolean", "ros2": "boolean", "robot_count": "int" } }, "message": "string" }`
로봇 이동 알림	Main Service	App	robot_moving_notification	`json { "type": "robot_moving_notification", "result": true, "error_code": "string", "data": { "order_id": "int", "robot_id": "int", "destination": "string" }, "message": "string" }`
로봇 도착 알림	Main Service	App	robot_arrived_notification	`json { "type": "robot_arrived_notification", "result": true, "error_code": "string", "data": { "order_id": "int", "robot_id": "int", "location_id": "int", "section_id": "int" }, "message": "string" }`
상품 담기 완료 알림	Main Service	App	picking_complete_notification	`json { "type": "picking_complete_notification", "result": true, "error_code": "string", "data": { "order_id": "int", "robot_id": "int" }, "message": "string" }`
상품 선택 시작 알림	Main Service	App	product_selection_start	`json { "type": "product_selection_start", "result": true, "error_code": "string", "data": { "order_id": "int", "robot_id": "int", "products": [ { "product_id": "int", "name": "string", "bbox_number": "int" } ] }, "message": "string" }`
장바구니 담기 알림	Main Service	App	cart_update_notification	`json { "type": "cart_update_notification", "result": true, "error_code": "string", "data": { "order_id": "int", "robot_id": "int", "action": "string", "product": { "product_id": "int", "name": "string", "quantity": "int", "price": "int" }, "total_items": "int", "total_price": "int" }, "message": "string" }`
작업 정보 알림	Main Service	App	work_info_notification	`json { "type": "work_info_notification", "result": true, "error_code": "string", "data": { "robot_id": "int", "destination": "string", "progress": "int", "active_duration": "int", "user_id": "string", "customer_name": "string", "customer_allergy_info_id": "int", "customer_is_vegan": "boolean" }, "message": "string" }`
포장 정보 알림	Main Service	App	packing_info_notification	`json { "type": "packing_info_notification", "result": true, "error_code": "string", "data": { "order_status": "string", "product_id": "int", "product_name": "string", "product_price": "int", "product_quantity": "int" }, "message": "string" }`

UDP 통신

통신규약

항목	내용
Port	6000
Protocol	UDP
Data Format	JSON (메타데이터) + Binary (이미지 데이터)
Max Packet Size	1,600 bytes (1,400 bytes data + 200 bytes header)
Encoding	UTF-8 (JSON), Binary (Image)
Image Format	JPEG
Resolution	640×480
Frame Delivery Type	Chunk-based Transmission (Partial Segmentation)

패킷 구조

[ JSON Header (≈200 bytes) ] + [ Binary Image Data (max 1,400 bytes) ]

JSON Header 포맷

{
  "type": "video_frame",
  "robot_id": 1,
  "frame_id": 12345,
  "chunk_idx": 0,
  "total_chunks": 50,
  "data_size": 1400,
  "timestamp": 1730000000000,
  "width": 640,
  "height": 480,
  "format": "jpeg"
}

인터페이스 목록

Main -> App

Function	From	To	Message Type	상세 메시지 포맷	비고
영상 송출	Main Service	App	video_frame	{ "type": "video_frame", "robot_id": 1, "frame_id": 12345, "chunk_idx": 0, "total_chunks": 50, "data_size": 1400, "timestamp": 1730000000000, "width": 640, "height": 480, "format": "jpeg" } + Binary Data (max 1,400 bytes)	640x480 JPEG 분할 전송

Pic Vision -> Main

Function	From	To	Message Type	상세 메시지 포맷	비고
영상 송출	Pic Vision	Main	video_frame	{ "type": "video_frame", "robot_id": 1, "frame_id": 12345, "chunk_idx": 0, "total_chunks": 50, "data_size": 1400, "timestamp": 1730000000000, "width": 640, "height": 480, "format": "jpeg" } + Binary Data (max 1,400 bytes)	640x480 JPEG 분할 전송

HTTP 통신

Service Name: Shopee LLM Service

Clients: Shopee Main Service, Pickee Main Controller

Port: 5001

Protocol: HTTP (RESTful)

상태 코드

코드 (status_code)	요청 결과
200	정상 요청, 데이터 응답 성공
400	잘못된 요청 (Bad Request)
401	정상 요청, 정보 없음 또는 응답 실패
404	잘못된 요청 (Not Found)
405	메소드가 리소스에서 허용되지 않음
500	서버 내부 오류
503	서비스 불가

인터페이스 목록

Function	Endpoint	Request	Response
상품 검색 쿼리 생성	GET /llm/search_query	{ "text": "사과 정보 알려줘" }	{ "sql_query": "name LIKE '%사과%'" }
bbox 번호 추출	GET /llm/bbox	{ "text": "2번 집어줘" }	{ "bbox": 2 }
발화 의도 분석	GET /llm/intent_detection	{ "text": "피키야, XX로 이동해줘" }	{ "intent": "Move_place", "entities": { "place_name": "XX", "action": "move" } }

ROS2 통신

Main <-> Pic Main

🔹 Publish / Subscribe 메시지 (Message)

Function	Topic	Message Type	From	To	상세 메시지 포맷
이동 시작 알림	/pickee/moving_status	shopee_interfaces/msg/PickeeMoveStatus.msg	Pic Main	Main	int32 robot_id int32 order_id int32 location_id
도착 보고	/pickee/arrival_notice	shopee_interfaces/msg/PickeeArrival.msg	Pic Main	Main	int32 robot_id int32 order_id int32 location_id int32 section_id
상품 위치 인식 완료	/pickee/product_detected	shopee_interfaces/msg/PickeeProductDetection.msg	Pic Main	Main	int32 robot_id int32 order_id DetectedProduct[] products
장바구니 교체 완료	/pickee/cart_handover_complete	shopee_interfaces/msg/PickeeCartHandover.msg	Pic Main	Main	int32 robot_id int32 order_id
로봇 상태 전송	/pickee/robot_status	shopee_interfaces/msg/PickeeRobotStatus.msg	Pic Main	Main	int32 robot_id string state float32 battery_level int32 current_order_id float32 position_x float32 position_y float32 orientation_z
담기 완료 보고	/pickee/product/selection_result	shopee_interfaces/msg/PickeeProductSelection.msg	Pic Main	Main	int32 robot_id int32 order_id int32 product_id bool success int32 quantity string message
창고 물품 적재 완료	/pickee/product/loaded	shopee_interfaces/msg/PickeeProductLoaded.msg	Pic Main	Main	int32 robot_id int32 product_id int32 quantity bool success string message

🔹 메시지 구조 상세 (DetectedProduct 등)

DetectedProduct

int32 product_id
float32 confidence
BBox bbox
int32 bbox_number
DetectionInfo detection_info
Point3D position

DetectionInfo

Point2D[] polygon
BBox bbox_coords

Point2D

float32 x
float32 y

BBox

int32 x1
int32 y1
int32 x2
int32 y2

🔹 Service 호출 표

Function	Service Name	Service Type	From	To	상세 메시지
작업 시작 명령	/pickee/workflow/start_task	shopee_interfaces/srv/PickeeWorkflowStartTask.srv	Main	Pic Main	Request int32 robot_id int32 order_id string user_id ProductLocation[] product_list Response bool success string message
섹션 이동 명령	/pickee/workflow/move_to_section	shopee_interfaces/srv/PickeeWorkflowMoveToSection.srv	Main	Pic Main	Request: robot_id, order_id, location_id, section_id Response: success, message
상품 인식 명령	/pickee/product/detect	shopee_interfaces/srv/PickeeProductDetect.srv	Main	Pic Main	Request: robot_id, order_id, int32[] product_ids Response: success, message
상품 담기 명령	/pickee/product/process_selection	shopee_interfaces/srv/PickeeProductProcessSelection.srv	Main	Pic Main	Request: robot_id, order_id, product_id, bbox_number Response: success, message
쇼핑 종료 명령	/pickee/workflow/end_shopping	shopee_interfaces/srv/PickeeWorkflowEndShopping.srv	Main	Pic Main	Request: robot_id, order_id Response: success, message
포장대 이동 명령	/pickee/workflow/move_to_packaging	shopee_interfaces/srv/PickeeWorkflowMoveToPackaging.srv	Main	Pic Main	Request: robot_id, order_id, location_id Response: success, message
복귀 명령	/pickee/workflow/return_to_base	shopee_interfaces/srv/PickeeWorkflowReturnToBase.srv	Main	Pic Main	Request: robot_id, location_id Response: success, message
직원으로 복귀 명령	/pickee/workflow/return_to_staff	shopee_interfaces/srv/PickeeWorkflowReturnToStaff.srv	Main	Pic Main	Request: robot_id Response: success, message
영상 송출 시작	/pickee/video_stream/start	shopee_interfaces/srv/PickeeMainVideoStreamStart.srv	Main	Pic Main	Request: user_type, user_id, robot_id, camera_type Response: success, message
영상 송출 중지	/pickee/video_stream/stop	shopee_interfaces/srv/PickeeMainVideoStreamStop.srv	Main	Pic Main	Request: user_type, user_id, robot_id Response: success, message
상품 위치 조회	/main/get_product_location	shopee_interfaces/srv/MainGetProductLocation.srv	Pic Main	Main	Request: product_id Response: success, warehouse_id, section_id, message
좌표 정보 조회	/main/get_location_pose	shopee_interfaces/srv/MainGetLocationPose.srv	Pic Main	Main	Request: location_id Response: Pose2D pose, success, message
창고 좌표 조회	/main/get_warehouse_pose	shopee_interfaces/srv/MainGetWarehousePose.srv	Pic Main	Main	Request: warehouse_id Response: Pose2D pose, success, message
섹션 좌표 조회	/main/get_section_pose	shopee_interfaces/srv/MainGetSectionPose.srv	Pic Main	Main	Request: section_id Response: Pose2D pose, success, message

Pose2D

float32 x
float32 y
float32 theta

Pic Main <-> Pic Vision

🟦 1. 메시지(Message) 표

Function(기능)	Topic	Message Type	From	To	메시지 필드
매대 상품 인식 완료	/pickee/vision/detection_result	shopee_interfaces/msg/PickeeVisionDetection.msg	Pic Vision	Pic Main	int32 robot_id int32 order_id bool success DetectedProduct[] products string message
장바구니 상품 확인 완료	/pickee/vision/cart_check_result	shopee_interfaces/msg/PickeeVisionCartCheck.msg	Pic Vision	Pic Main	int32 robot_id int32 order_id bool success int32 product_id bool found int32 quantity string message
장애물 감지 알림	/pickee/vision/obstacle_detected	shopee_interfaces/msg/PickeeVisionObstacles.msg	Pic Vision	Pic Main	int32 robot_id int32 order_id Obstacle[] obstacles string message
직원 위치 추종 정보	/pickee/vision/staff_location	shopee_interfaces/msg/PickeeVisionStaffLocation.msg	Pic Vision	Pic Main	int32 robot_id Point2D relative_position float32 distance bool is_tracking
직원 등록 결과	/pickee/vision/register_staff_result	shopee_interfaces/msg/PickeeVisionStaffRegister.msg	Pic Vision	Pic Main	int32 robot_id bool success string message

🟦 1-1. 메시지 구조 상세

🔸 DetectedProduct 구조

DetectedProduct

int32 product_id
float32 confidence
BBox bbox
int32 bbox_number
DetectionInfo detection_info
Pose6D pose

DetectionInfo

Point2D[] polygon
BBox bbox_coords

🔸 Obstacle 구조

Obstacle

string obstacle_type # cart, box, product, shelf, person, other_robot, cart_moving
Point2D position # (m)
float32 distance
float32 velocity
Vector2D direction
BBox bbox
float32 confidence

🔸 공통 구조체

Point2D: float32 x, float32 y

Vector2D: float32 vx, float32 vy

BBox: int32 x1, y1, x2, y2

🟩 2. 서비스(Service) 표

Function(기능)	Service Name	Service Type	From	To	요청/응답
매대 상품 인식 요청	/pickee/vision/detect_products	shopee_interfaces/srv/PickeeVisionDetectProducts.srv	Pic Main	Pic Vision	Request: robot_id, order_id, int32[] product_ids Response: success, message
장바구니 특정 상품 확인	/pickee/vision/check_product_in_cart	shopee_interfaces/srv/PickeeVisionCheckProductInCart.srv	Pic Main	Pic Vision	Request: robot_id, order_id, product_id Response: success, message
장바구니 존재 확인	/pickee/vision/check_cart_presence	shopee_interfaces/srv/PickeeVisionCheckCartPresence.srv	Pic Main	Pic Vision	Request: robot_id, order_id Response: success, bool cart_present, float confidence, message
영상 송출 시작	/pickee/vision/video_stream_start	shopee_interfaces/srv/PickeeVisionVideoStreamStart.srv	Pic Main	Pic Vision	Request: user_type, user_id, robot_id, camera_type Response: success, message
영상 송출 중지	/pickee/vision/video_stream_stop	shopee_interfaces/srv/PickeeVisionVideoStreamStop.srv	Pic Main	Pic Vision	Request: user_type, user_id, robot_id Response: success, message
직원 등록 요청	/pickee/vision/register_staff	shopee_interfaces/srv/PickeeVisionRegisterStaff.srv	Pic Main	Pic Vision	Request: robot_id Response: accepted, message
직원 추종 제어	/pickee/vision/track_staff	shopee_interfaces/srv/PickeeVisionTrackStaff.srv	Pic Main	Pic Vision	Request: robot_id, bool track Response: success, message
Vision 모드 변경	/pickee/vision/set_mode	shopee_interfaces/srv/PickeeVisionSetMode.srv	Pic Main	Pic Vision	Request: robot_id, string mode Response: success, message
음성 출력 요청	/pickee/tts_request	shopee_interfaces/srv/PickeeTtsRequest.srv	Pic Vision	Pic Main	Request: robot_id, text_to_speak Response: success, message

🔹 Vision Mode 종류

idle
navigation
register_staff
detect_products
track_staff

Pic Main <-> Pic Arm

메시지(Message)

Pic Main <-> Pic Mobile

메시지(Message)

기능	토픽명	메시지 타입	송신	수신	주요 필드 및 설명
자세 변경 상태	/pickee/arm/pose_status	shopee_interfaces/msg/ArmPoseStatus.msg	Pic Arm	Pic Main	int32 robot_id int32 order_id string pose_type ("shelf_view", "cart_view", "standby") string status ("in_progress", "completed", "failed") float32 progress (0.0~1.0) string message
픽업 상태	/pickee/arm/pick_status	shopee_interfaces/msg/ArmTaskStatus.msg	Pic Arm	Pic Main	int32 robot_id int32 order_id int32 product_id string arm_side (Pickee는 "") string status ("in_progress", "completed", "failed") string current_phase ("planning", "approaching", "grasping", "lifting", "done") float32 progress string message
담기 상태	/pickee/arm/place_status	shopee_interfaces/msg/ArmTaskStatus.msg	Pic Arm	Pic Main	int32 robot_id int32 order_id int32 product_id string arm_side (Pickee는 "") string status ("in_progress", "completed", "failed") string current_phase ("planning", "moving", "placing", "releasing", "done") float32 progress string message

서비스 (Service)

기능	서비스명	서비스 타입	송신	수신	요청(Request) 필드	응답(Response) 필드
자세 변경 요청	/pickee/arm/move_to_pose	shopee_interfaces/srv/ArmMoveToPose.srv	Pic Main	Pic Arm	int32 robot_id int32 order_id string pose_type ("shelf_view", "cart_view", "standby")	bool success string message
상품 확인 요청	/pickee/arm/check_product	shopee_interfaces/srv/ArmCheckBbox.srv	Pic Main	Pic Arm	int32 bbox_number	bool success string message
상품 담기 요청	/pickee/arm/place_product	shopee_interfaces/srv/ArmPlaceProduct.srv	Pic Main	Pic Arm	int32 robot_id int32 order_id int32 product_id string arm_side (Pickee는 "") Pose6D pose	bool success string message

Pose6D 메시지 정의

필드명	타입	설명
x	float32	위치 x
y	float32	위치 y
z	float32	위치 z
rx	float32	회전 x
ry	float32	회전 y
rz	float32	회전 z

Pic Main <-> Pic Mobile

메세지 (Message)

기능	토픽명	메시지 타입	송신	수신	주요 필드 및 설명
위치 업데이트	/pickee/mobile/pose	shopee_interfaces/msg/PickeeMobilePose.msg	Pic Mobile	Pic Main	int32 robot_id int32 order_id shopee_interfaces/msg/Pose2D current_pose float32 linear_velocity float32 angular_velocity float32 battery_level string status ('idle', 'moving', 'stopped', 'charging', 'error')
도착 알림	/pickee/mobile/arrival	shopee_interfaces/msg/PickeeMobileArrival.msg	Pic Mobile	Pic Main	int32 robot_id int32 order_id int32 location_id shopee_interfaces/msg/Pose2D final_pose shopee_interfaces/msg/Pose2D position_error float32 travel_time string message
상태 알림	/pickee/mobile/status	shopee_interfaces/msg/PickeeMobileStatus	Pic Mobile	Pic Main	int32 robot_id string status
속도 제어	/pickee/mobile/speed_control	shopee_interfaces/msg/PickeeMobileSpeedControl.msg	Pic Main	Pic Mobile	int32 robot_id int32 order_id string speed_mode float32 target_speed shopee_interfaces/msg/Obstacle[] obstacles string reason
도킹 - 목적지 아르코 마커 정보	/pickee/mobile/aruco_pose	shopee_interfaces/msg/ArucoPose.msg	Pic Main	Pic Mobile	int32 aruco_id float32 x float32 y float32 z float32 roll float32 pitch float32 yaw
도킹 - 도킹 완료 알림	/pickee/mobile/docking_result	std_msgs/msg/Bool	Pic Mobile	Pic Main	boolean data # True 성공, False 실패, 뭐든 수신하면 작업 종료
사람 트래킹	/pickee/mobile/person_detection	shopee_interfaces/msg/PersonDetection.msg	Pic Main	Pic Mobile	int32 robot_id string direction

서비스 (Service)

기능	서비스명	서비스 타입	송신	수신	요청(Request) 필드	응답(Response) 필드
목적지 이동 명령	/pickee/mobile/move_to_location	shopee_interfaces/srv/PickeeMobileMoveToLocation.srv	Pic Main	Pic Mobile	int32 robot_id int32 order_id int32 location_id shopee_interfaces/msg/Pose2D target_pose	bool success string message
목적지 변경	/pickee/mobile/update_global_path	shopee_interfaces/srv/PickeeMobileUpdateGlobalPath.srv	Pic Main	Pic Mobile	int32 robot_id int32 order_id int32 location_id shopee_interfaces/msg/Pose2D target_pose	bool success string message
트래킹 모드 변경	/pickee/mobile/change_tracking_mode	shopee_interfaces/srv/ChangeTrackingMode.srv	Pic Main	Pic Mobile	int32 robot_id string mode	bool success string message

메시지 타입 참고

- **shopee_interfaces/msg/Pose2D**
    - float32 x
    - float32 y
    - float32 theta

- **shopee_interfaces/msg/Obstacle**
    - (InterfaceSpecification 문서 참고)

- **shopee_interfaces/msg/ArucoPose**
    - int32 aruco_id
    - float32 x, y, z
    - float32 roll, pitch, yaw

- **shopee_interfaces/msg/PersonDetection**
    - int32 robot_id
    - string direction

Main <-> Pac Main

메세지 (Message)

기능	토픽명	메시지 타입	송신	수신	주요 필드 및 설명
포장 완료 알림	/packee/packing_complete	shopee_interfaces/msg/PackeePackingComplete.msg	Pac Main	Main	int32 robot_id int32 order_id bool success int32 packed_items string message
로봇 상태 전송	/packee/robot_status	shopee_interfaces/msg/PackeeRobotStatus.msg	Pac Main	Main	int32 robot_id string state int32 current_order_id int32 items_in_cart
작업 가능 확인 완료	/packee/availability_result	shopee_interfaces/msg/PackeeAvailability.msg	Pac Main	Main	int32 robot_id int32 order_id bool available bool cart_detected string message available: 로봇 상태 기준 cart_detected: 비전 기반 감지 결과

서비스 (Service)

기능	서비스명	서비스 타입	송신	수신	요청(Request) 필드	응답(Response) 필드
작업 가능 확인 요청	/packee/packing/check_availability	shopee_interfaces/srv/PackeePackingCheckAvailability.srv	Main	Pac Main	int32 robot_id int32 order_id	bool success string message
포장 시작 명령	/packee/packing/start	shopee_interfaces/srv/PackeePackingStart.srv	Main	Pac Main	int32 robot_id int32 order_id shopee_interfaces/ProductInfo[] products	int32 box_id bool success string message

ProductInfo 메시지 정의

필드명	타입	설명
product_id	int32	상품 ID
quantity	int32	수량
length	int32	길이(mm)
width	int32	폭(mm)
height	int32	높이(mm)
weight	int32	무게(g)
fragile	bool	파손주의 여부

Pac Main <-> Pac Vision

서비스 (Service)

기능	서비스명	서비스 타입	송신	수신	요청(Request) 필드	응답(Response) 필드
장바구니 유무 확인	/packee/vision/check_cart_presence	shopee_interfaces/srv/VisionCheckCartPresence.srv	Pac Main	Pac Vision	int32 robot_id int32 order_id	bool success bool cart_present float32 confidence string message
장바구니 내 상품 위치 확인	/packee/vision/detect_products_in_cart	shopee_interfaces/srv/PackeeVisionDetectProductsInCart.srv	Pac Main	Pac Vision	int32 robot_id int32 order_id int32[] expected_product_ids	bool success shopee_interfaces/msg/DetectedProduct[] products int32 total_detected string message
포장 완료 확인	/packee/vision/verify_packing_complete	shopee_interfaces/srv/PackeeVisionVerifyPackingComplete.srv	Pac Main	Pac Vision	int32 robot_id int32 order_id	bool cart_empty int32 remaining_items int32[] remaining_product_ids string message
bpp 알고리즘 시작	/packee/vision/bpp_start	shopee_interfaces/srv/PackeeVisionBppStart	Pac Main	Pac Vision	int32 robot_id int32 order_id shopee_interfaces/ProductInfo[] products	bool success string message
bpp 알고리즘 완료	/packee/vision/bpp_complete	shopee_interfaces/srv/PackeeMainStartMTC	Pac Vision	Pac Main	int32 robot_id int32 order_id shopee_interfaces/Sequence[] sequences	bool success string message

주요 메시지 타입 정의

DetectedProduct

필드명	타입	설명
product_id	int32	상품 ID
confidence	float32	감지 신뢰도 (0.0~1.0)
bbox	shopee_interfaces/BBox	Bounding Box
bbox_number	int32	BBox 번호 (앱 UI 선택용)
detection_info	shopee_interfaces/DetectionInfo	다각형 영역 정보
pose	shopee_interfaces/Pose6D	6D Pose

BBox

필드명	타입	설명
x1	int32	좌상단 x
y1	int32	좌상단 y
x2	int32	우하단 x
y2	int32	우하단 y

Pac Main <-> Pac Arm

메세지 (Message)

기능	토픽명	메시지 타입	송신	수신	주요 필드 및 설명
자세 변경 상태	/packee/arm/pose_status	shopee_interfaces/msg/ArmPoseStatus.msg	Pac Arm	Pac Main	int32 robot_id int32 order_id string pose_type string status ("in_progress", "completed", "failed") float32 progress string message
픽업 상태	/packee/arm/pick_status	shopee_interfaces/msg/ArmTaskStatus.msg	Pac Arm	Pac Main	int32 robot_id int32 order_id int32 product_id string arm_side ("left", "right") string status ("in_progress", "completed", "failed") string current_phase ("planning", "approaching", "grasping", "lifting", "done") float32 progress string message
담기 상태	/packee/arm/place_status	shopee_interfaces/msg/ArmTaskStatus.msg	Pac Arm	Pac Main	int32 robot_id int32 order_id int32 product_id string arm_side ("left", "right") string status ("in_progress", "completed", "failed") string current_phase ("planning", "approaching", "grasping", "lifting", "done") float32 progress string message

서비스 (Service)

기능	서비스명	서비스 타입	송신	수신	요청(Request) 필드	응답(Response) 필드
자세 변경 명령	/packee/arm/move_to_pose	shopee_interfaces/srv/ArmMoveToPose.srv	Pac Main	Pac Arm	int32 robot_id int32 order_id string pose_type ("cart_view", "standby")	bool success string message
상품 픽업 명령	/packee/arm/pick_product	shopee_interfaces/srv/ArmPickProduct.srv	Pac Main	Pac Arm	int32 robot_id int32 order_id string arm_side ("left", "right") shopee_interfaces/msg/DetectedProduct[] products	bool success string message
상품 담기 명령	/packee/arm/place_product	shopee_interfaces/srv/ArmPlaceProduct.srv	Pac Main	Pac Arm	int32 robot_id int32 order_id int32 product_id string arm_side ("left", "right") shopee_interfaces/msg/Pose6D pose	bool success string message
MTC 시작	/packee/mtc/startmtc	shopee_interfaces/srv/PackeeMainStartMTC	Pac Main	Pac Arm	int32 robot_id int32 order_id shopee_interfaces/Sequence[] sequences	bool success string message
MTC 완료	/packee/mtc/finish	shopee_interfaces/srv/PackeeArmPackingComplete	Pac Arm	Pac Main	int32 robot_id int32 order_id shopee_interfaces/Sequence[] sequences bool success string message	bool success string message

주요 메시지 타입 정의

DetectedProduct

필드명	타입	설명
product_id	int32	상품 ID
bbox_number	int32	BBox 번호
detection_info	DetectionInfo	다각형 영역 정보
bbox	BBox	Bounding Box
confidence	float32	감지 신뢰도 (0.0~1.0)
pose	Pose6D	6D Pose

DetectionInfo

필드명	타입	설명
polygon	Point2D[]	다각형 좌표
bbox_coords	BBox	BBox 좌표

Point2D

필드명	타입	설명
x	float32	x 좌표
y	float32	y 좌표

BBox

필드명	타입	설명
x1	int32	좌상단 x
y1	int32	좌상단 y
x2	int32	우하단 x
y2	int32	우하단 y

Pose6D

필드명	타입	설명
x	float32	위치 x
y	float32	위치 y
z	float32	위치 z
rx	float32	회전 x
ry	float32	회전 y
rz	float32	회전 z

Sequence

필드명	타입	설명
seq	int32	시퀀스 번호
id	int32	ID
x	float64	위치 x
y	float64	위치 y
z	float64	위치 z
rx	float64	회전 x
ry	float64	회전 y
rz	float64	회전 z

Pac Arm <-> Pac Vision

서비스 (Service)

기능	서비스명	서비스 타입	송신	수신	요청(Request) 필드	응답(Response) 필드
MTC Vision 전달	/packee/picking/ibvs	shopee_interfaces/srv/ArmPickProduct.srv	Pac Arm	Pac Vision	int32 robot_id int32 order_id int32 product_id string arm_side (Packee: 'left'/'right', Pickee: '') shopee_interfaces/Pose6D pose	bool success string message

Pose6D 메시지 정의

필드명	타입	설명
x	float32	위치 x
y	float32	위치 y
z	float32	위치 z
rx	float32	회전 x
ry	float32	회전 y
rz	float32	회전 z

GUI

03. 프로젝트 구현

Shopee App (사용자 화면)

Shopee Main (서버 & 통신)

Shopee LLM (음성인식)

LLM 파트는 크게 다음 두 상황을 지원

영업 중 : 고객 대상 음성 검색(상품 정보 조회)

구조 : 고객 -> STT 모듈 -> LLM 모듈 -> Main Service -> APP

영업 종료 후 : 직원 대상 음성 주행(장소 이동) & 직원 Following
- 구조 : 직원 -> STT 모듈 -> LLM 모듈 -> Pickee

1. STT 모듈 (영업 중 & 종료 후 공통)

STT 모듈은 주변 소음 환경에서도 안정적으로 발화 구간을 검출하기 위해 환경에 따른 음성 분석을 수행

입력 음성에 Fourier Transform 적용
- 주파수 영역에서 음성의 특성을 분석 -> 발화 시에만 power가 측정됨을 확인
발화 시작 임계값 적용
- 일정 시간(약 1초) 동안의 주변 소음 평균 Power를 계산
- 기준: 발화 시작 임계값 = 주변 소음 평균 Power × 10
- 입력 음성 Power가 위 임계값을 초과하면 발화 시작으로 인식

2. 영업 중 LLM 모듈

고객이 상품 정보를 음성으로 요청하면, STT와 LLM, DB, APP이 연동되어 정보를 제공하는 구조

구성 요소

고객 : 상품에 대해 질문을 진행
- 예) "사과 알려줘", "사과에 대해서 알려줄래?"
STT 모듈 : 사용자 음성을 텍스트로 변환 후 LLM에 입력
- Whisper 기반 STT 엔진 사용
- 음성 → 텍스트 변환 수행
LLM 모듈 : 사용자 입력에서 상품명만 추출 후 쿼리문을 Main Service로 송신
- Tool Calling 기능을 이용, 상품 정보 관련 질문에만 쿼리문을 송신
- 입력된 상품 정보 관련 텍스트에서 상품명만 추출
Main Service & APP
- Main Service: DB 모듈과 연동
- APP: 최종 상품 정보를 사용자에게 표출

3. 영업 종료 후 – LLM 모듈

영업 종료 후에는 직원의 보조를 위해,
장소 이동(음성 주행) 과 직원 Following 기능을 LLM 기반으로 제공

구성 요소

직원
- 예) "과자로 가줘", "과자코너로 이동해줘", "따라와", "나 좀 따라와줘"
STT 모듈
- Whisper 기반 STT 엔진 사용
- 음성 → 텍스트 변환 수행

LLM 모듈 : Following 요청이 입력되면 서비스 콜을 수행하여 follow 모드로 변경, 장소 이동 요청 시 장소만 추출하여 ROS Topic으로 발행

Tool Calling 기능을 이용, Following 관련 명령에만 서비스 콜을 수행

* Following 요청 처리

    1. 직원이 Following 관련 음성을 발화
       - 예: `"나 좀 따라와줘"`, `"따라와"`
    2. STT 모듈이 텍스트로 변환
    3. LLM 모듈은 텍스트를 분석해 **Following 명령 여부**를 판단
    4. Following 요청일 경우, **사전에 설계된 Service Call** 실행
       - 예: `robot_id : 1, mode : tracking`
    5. Pickee 로봇이 직원 뒤를 따라가는 **Following 동작 수행**

장소 이동 관련 명령에만 ROS Topic을 발행

* 장소이동 요청 처리

   1. 직원이 **장소 이동 관련 음성** 을 발화
      - 예: `"과자 코너로 이동해줄래"`, `"과자로 가줘"`
   2. STT 모듈이 텍스트로 변환
   3. LLM 모듈은 텍스트에서 **장소명만 추출**
      - 예: `"과자"`
   4. 추출된 장소명을 **장소 Topic** 으로 음성 주행 모듈에 발행
      - 예: `"과자"` Topic Publish
   5. 음성 주행 모듈은 해당 Topic을 수신해 지정된 장소로 자율 주행 수행
      - 장소 이동 관련 명령에서는 이동 장소만 추출 후 토픽으로 발행
      - 주행 모듈에서는 해당 토픽 구독 후 좌표로 변환하여 NAV2를 사용하여 주행

LLM Fine-Tuning (영업 종료 후)

Fine-Tuning 필요성

장소 이동 요청 시, Base LLM 모델 을 그대로 사용할 경우
- 장소명 추출 과정에서 할루시네이션(hallucination) 반복 발생
- 즉, 존재하지 않는 장소명을 만들어내거나, 의도와 다른 텍스트를 반환
이를 개선하기 위해 Fine-Tuning 진행이 필요 함을 확인

Fine-Tuning 구성

학습 데이터 셋
- 총 527개의 대화/명령 데이터 구축
- 특정 장소(예: 과자, 신선식품, 반납함 등)로 이동하는 요청에 초점을 맞춘 데이터
사용 프레임워크
- unsloth + Transformers
학습 방식
- QLoRA 방식 으로 SFT(Supervised Fine-Tuning) 진행
- 베이스 모델 위에 저차원 어댑터(LoRA)를 얹어 효율적으로 학습 진행

Fine-Tuning 결과

Base 모델 적용 LLM 모듈 실행 화면
- 할루시네이션 발생, 없음으로 판단
Fine-Tuning 모델 적용 LLM 모듈 실행 화면
- 요청에 맞는 정확한 장소명 을 안정적으로 출력

Fine-Tuning 이후, 음성 주행/Following 관련 LLM 응답의 신뢰성과 일관성이 크게 향상됨

Pickee Main (주행로봇 통신)

Pickee Mobile (매대 주행 및 정밀주차)

PPT 77P 참고

기능, 목적
- Nav2를 활용한 자율 주행
  지시한 목적지로 자율주행을 한다. 추가로 Ros2 토픽을 사용해서 속도를 제어한다.
- ArUco 마커를 활용한 정밀 주차
  Nav2 만으로는 목적지에 정확하게 도착할 수 없었다. 매대의 상품을 Pickee arm 이 집기 위해서는 Pickee_Mobile이 매번 같은 위치에 일정하게 도착해야 하는데 이 요구사항을 수행하기 위해 ArUco 마커를 활용했다.
Nav2를 활용한 자율 주행
- 속도 조절 Nav2로 주행 중 로봇이 특정 토픽을 받으면 감속 혹은 일시정지를 해야 하는데 이렇게 유동적으로 속도를 제어했다. 기존에는 로봇이 /cmd_vel 토픽을 Subscribe해서 속도가 제어됐는데 해당 토픽을 Publish 하는 노드가 Nav2 패키지에 있어서 해당 코드를 수정할 수는 없었다. 그래서 로봇이 /cmd_vel_modified 토픽을 Subscribe 해서 속도가 제어되도록 설정을 바꿨고 새로은 노드를 만들었다. /cmd_vel 토픽을 Subscribe해서 속도를 변환한 다음 /cmd_vel_modified 토픽을 Publish 하는 vel_modifier 노드를 만들었다.
- 자율 주행 목적지를 전달 받으면 주행 서비스 요청, 이동중 위치 피드백, 도착 결과 Publish 이외에 매대까지 주행을 위한 기능들을 수행한다.

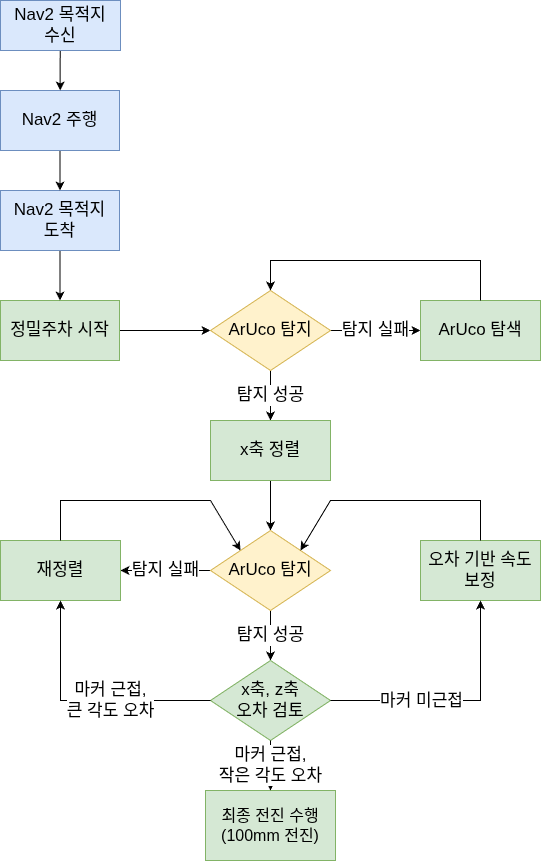

ArUco 마커를 활용한 정밀 주차
- 이미지 전처리
  특정 상황에서 ArUco 마커가 카메라에 전부 나오는 경우에도 감지되지 않는 경우가 있었다. 12개의 매대 중 한 매대에서 특정 거리가 떨어져 있을 때만, 즉 매우 특수한 상황에서만 감지되지 않았다. RGB 이미지로 ArUco 마커감지를 실패하면 이미지 처리한 버전으로 다시 감지를 시도한다.

  cv2로 Grayscale 변환 후 이진화 처리를 했다.

  이미지 처리 전 이미지 처리 후
- 좌표계 변환
  ArUco 마커를 감지하는 기본 패키지를 사용 하면 카메라 기준 ArUco 마커의 좌표와 회전값이 나온다. 이 값을 활용해서 ArUco 마커기준 카메라의 좌표, 화전값을 구해서 정밀 주차 하는데 사용했다. 카메라가 Pickee Mobile 맨 앞에 있기 때문에 카메라의 좌표를 로봇의 좌표로 간주했다.

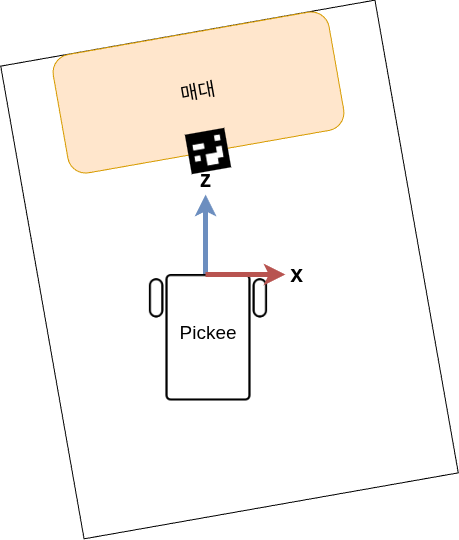

  이전 좌표계

  이후 좌표계
- x축 정렬(변환 후 좌표계 기준) 로봇이 ArUco 마커에 접근 하는 과정을 시뮬레이션 했을 때 x 오차를 줄이며 접근하는 과정에서 ArUco 마커가 카메라의 시야에서 벗어나는 경우가 많았다. 특히 로봇의 x 오차가 클수록 자주 벗어났다. 그래서 매대에 도착하면 ArUco 마커를 보고 x 오차가 줄어드는 방향으로 이동한 다음 ArUco 마커에 접근한다.
- 마커 접근, 오차 기반 속도 보정 x 좌표 오차에 비례해 x축 방향 속도가 결정되고 z 좌표 오차에 비례해 z축 방향 속도가 결정된다. 이때 z축 속도는 로봇의 전진속도지만 이 로봇은 차동구동 로봇이기 때문에 x축 방향 속도를 바로 결정할 수는 없다. 그래서 x축 속도 대신 yaw(카메라 기준 ArUco 마커가 틀어진 각도)를 x축 속도처럼 사용했다.
- 특정 거리, 각도 이동 로봇의 /odom 토픽을 구독해서 특정 거리를 전진하거나 특정 각도를 회전하게 했다.

Pickee Vision (상품 선택 시야)

데이터 수집 및 학습
- 상품을 집기 위한 준비 자세에서 변동성이 적은 $Z$, Roll, Pitch 좌표는 고정하고, 변동성이 많은 $X$, $Y$, Yaw 좌표를 바꿔가며 이미지에 라벨링 하여 데이터를 수집 후 해당 CNN 모델을 이용해 학습을 진행했습니다.

Two Stream Network를 활용한 Pose 추정
- Two Stream Network에 두 가지 이미지를 입력합니다.
- 첫 번째는 고정된 Target Image이고, 두 번째는 로봇팔 캠에서 실시간으로 받아온 이미지입니다.
- 이 둘을 입력해 각각 Target Pose와 Current Pose를 구합니다.

Pickee Arm (로봇팔 제어 및 보정)

오차 발생 및 보정 필요성
- 데이터 수집 시 로봇팔의 위치는 고정되어 있었습니다. 그래서 현재 이미지를 CNN 모델에 넣어 예측할 때에도 고정적인 좌표가 도출됩니다.
- 그러나 로봇팔이 카트 위에 존재하기 때문에 실제 상품을 집을 때의 로봇팔의 위치는 고정되어 있지 않습니다.
- 따라서 로봇팔이 매대에 도착했을 때 생선의 위치가 학습했던 위치와 다르고, CNN으로 예측한 좌표와 실제 로봇팔의 좌표에 차이가 존재합니다.

이로 인해 CNN으로 추정한 Target Pose를 보정해줘야 할 필요가 있습니다.
목표 좌표 보정 및 제어
- 먼저 현재 좌표에 대한 차이를 구한 후, 목표 좌표를 보정했습니다.

보정된 목표 좌표와 로봇팔의 실시간 좌표의 차이를 이용해 PD 제어를 했습니다.

PhysicalAI

YOLO11 기반 상품 감지 (Detection)

자체 촬영/라벨링 1,156장
이클립스/와사비/생선 등 18종 분류
yolov8, yolov11 성능 비교 후 최종 yolo11로 선정

PoseCNN 기반 6D Pose 추정 (Position + Orientation)

ResNet18 Feature Extractor
512 → 256 → 6D Pose (x·y·z·rx·ry·rz)

Two-Stream Network 기반 Visual Servoing

참고문헌

사용한 Two-Stream Network 구조

현재 이미지와 목표 이미지가 동일할때 까지 반복 제어

Packee Vision (포장대 이미지 학습 및 처리)

Packee Arm (포장대 로봇팔)

마무리

소감

팀	이름	소감
App	김윤재	로봇 분야를 접해볼 수 있어서 재밌었고, 주변 사람들이 잘 챙겨주셔서 감사합니다. 좋은 분들과 만날수 있어서 좋았습니다.
Main	장진혁	친절하고 매너있는 팀원 만나서 프로젝트 하는 하루하루가 기분 좋게 흘러갔습니다.
LLM	김재형	부트캠프 목표가 있었는데 다 이루어서 좋았습니다. 팀이 성향이랑 잘 맞아서 너무 재밌었고 같이 해서 영광이었습니다!
Pickee 주행	최원호	주행 파트를 혼자가 아닌 함께 구현해서, 같은 업무 안에서 협업하는 경험을 쌓아 좋았습니다.
Pickee 주행	임어진	실제 로봇 가지고 주행해본 것, 협업해본 경험이 생겨서 너무 좋았습니다. 모르는 거 생겼을 때 다들 도와주셔서 감사했습니다.
Pickee 상품선택	이승한	개발 방법론을 잘 배워가서 뜻깊었습니다. 팀원들끼리 서로 도우면서 잘 마무리한거 같아서 좋았습니다.
Pickee 상품선택	류혜진	로봇을 배우기 좋았습니다. 다들 친절히 알려주어 많이 배웠습니다. 감사합니다!
Packee	송원준	로봇팔 하려고 부트캠프에 왔는데, 잘 되어서 좋았습니다. 처음엔 주제 정하면서 어렵기도 했지만 잘 마무리 된 거 같아서 뿌듯합니다.
Packee	이한수	로봇팔도 하고, 비전 AI도 해보고 좋은 경험이 되었습니다. 서기랑 디자인 맡아주신 분께도 너무 감사합니다.
Packee	박대준	2개월동안 팀원들과 함께해서 보람찼고, 많이 배웠습니다!

Name		Name	Last commit message	Last commit date
Latest commit History 830 Commits
assets/images		assets/images
docs		docs
shopee_llm		shopee_llm
shopee_ros2		shopee_ros2
.gitignore		.gitignore
AGENTS.md		AGENTS.md
CLAUDE.md		CLAUDE.md
GEMINI.md		GEMINI.md
README.md		README.md
conversation.txt		conversation.txt

jinhyuk2me/Shopee

Folders and files

Latest commit

History

Repository files navigation

roscamp-repo-1

ROS2와 AI를 활용한 자율주행 로봇개발자 부트캠프 1팀 저장소.

주제 : 원격 쇼핑 로봇 플랫폼 [ROS2/AI/LLM/주행/로봇팔]

프로젝트 기간

활용 기술

목차

00. 팀 소개

프로젝트 관리

컨플루언스(Confluence) - 문서 관리

지라(Jira) - 일정 관리

01. 프로젝트 소개

주제 선정 배경

사용자 요구사항 (User Requirements)

고객(Customer)

직원(Staff)

관리자(Admin)

02. 프로젝트 설계

System Requirements

서비스 흐름 : 주간(영업중)

서비스 흐름 : 야간(영업외)

HW Architecture

SW Architecture

상태 다이어그램

시퀀스 다이어그램

ERD

Interface Specification

통신규약

패킷 구조

JSON Header 포맷

인터페이스 목록

상태 코드

인터페이스 목록

Main <-> Pic Main

Pic Main <-> Pic Vision

Pic Main <-> Pic Arm

메시지(Message)

Pic Main <-> Pic Mobile

메시지(Message)

서비스 (Service)

Pose6D 메시지 정의

Pic Main <-> Pic Mobile

메세지 (Message)

서비스 (Service)

메시지 타입 참고

Main <-> Pac Main

메세지 (Message)

서비스 (Service)

ProductInfo 메시지 정의

Pac Main <-> Pac Vision

서비스 (Service)

주요 메시지 타입 정의

DetectedProduct

BBox

Pac Main <-> Pac Arm

메세지 (Message)

서비스 (Service)

주요 메시지 타입 정의

DetectedProduct

DetectionInfo

Point2D

BBox

Pose6D

Sequence

Pac Arm <-> Pac Vision

서비스 (Service)

Pose6D 메시지 정의

GUI

03. 프로젝트 구현

1. STT 모듈 (영업 중 & 종료 후 공통)

2. 영업 중 LLM 모듈

구성 요소

3. 영업 종료 후 – LLM 모듈

구성 요소

* Following 요청 처리

* 장소이동 요청 처리

Packages
